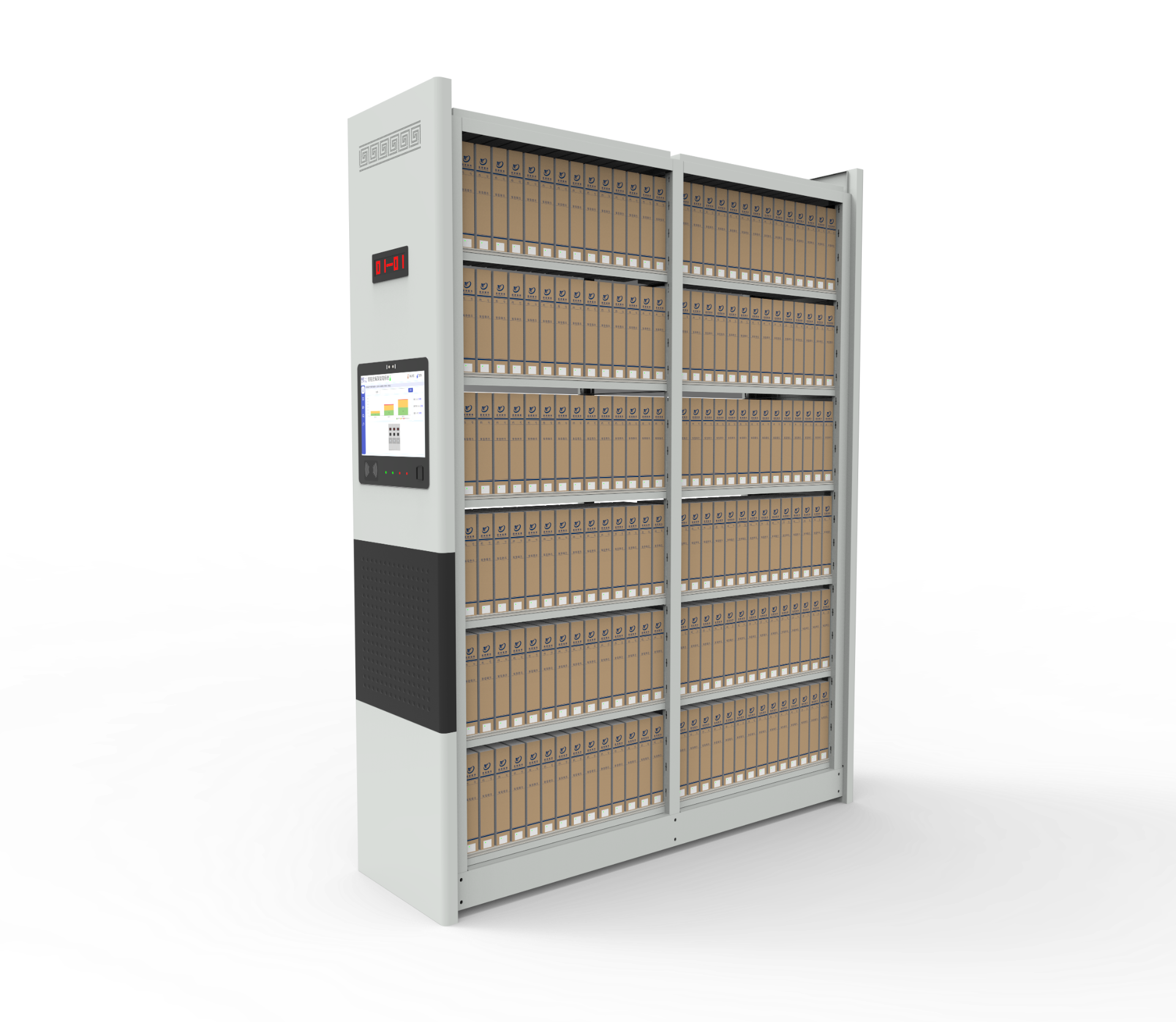

层板式智能密集架集成读写器于密集架层板，无需改造柜体，实现智能化升级。支持 2cm 以上档案盒 99.9% 高精度识别，20 秒完成十万盒架位信息批量更新。超薄设计不占空间，适配传统使用习惯，安装维护简便；标准化接口兼容第三方系统，实现数据互通。以高可靠、易部署优势，为政务、企业提供 “即装即用” 智能方案，助力传统密集架快速数智化转型。
描述
描述
●即铺即用，支持钢制架/柜等各类装具改造，无需改变原有架体结构。层板上不需设置仓位，不改变架体使用习惯，支持各种厚度的档案随意放置；
●秒级更新，20秒内可支持十万册档案架位信息更新；
●盘点精准，档案定位盘点准确率99.9%以上，支持精准点标签灯操作；
●安全可靠，24V安全工作电压，层板符合GB/T5169.5-2020中阻燃B级要求；
●维护无忧，工业级总线首尾连接，安装部署简易，维护无忧。

描述
描述

  • 智能密集架读写器

  • 层板天线

  • 通讯控制器

  • 中继器

  • 壁挂显示屏

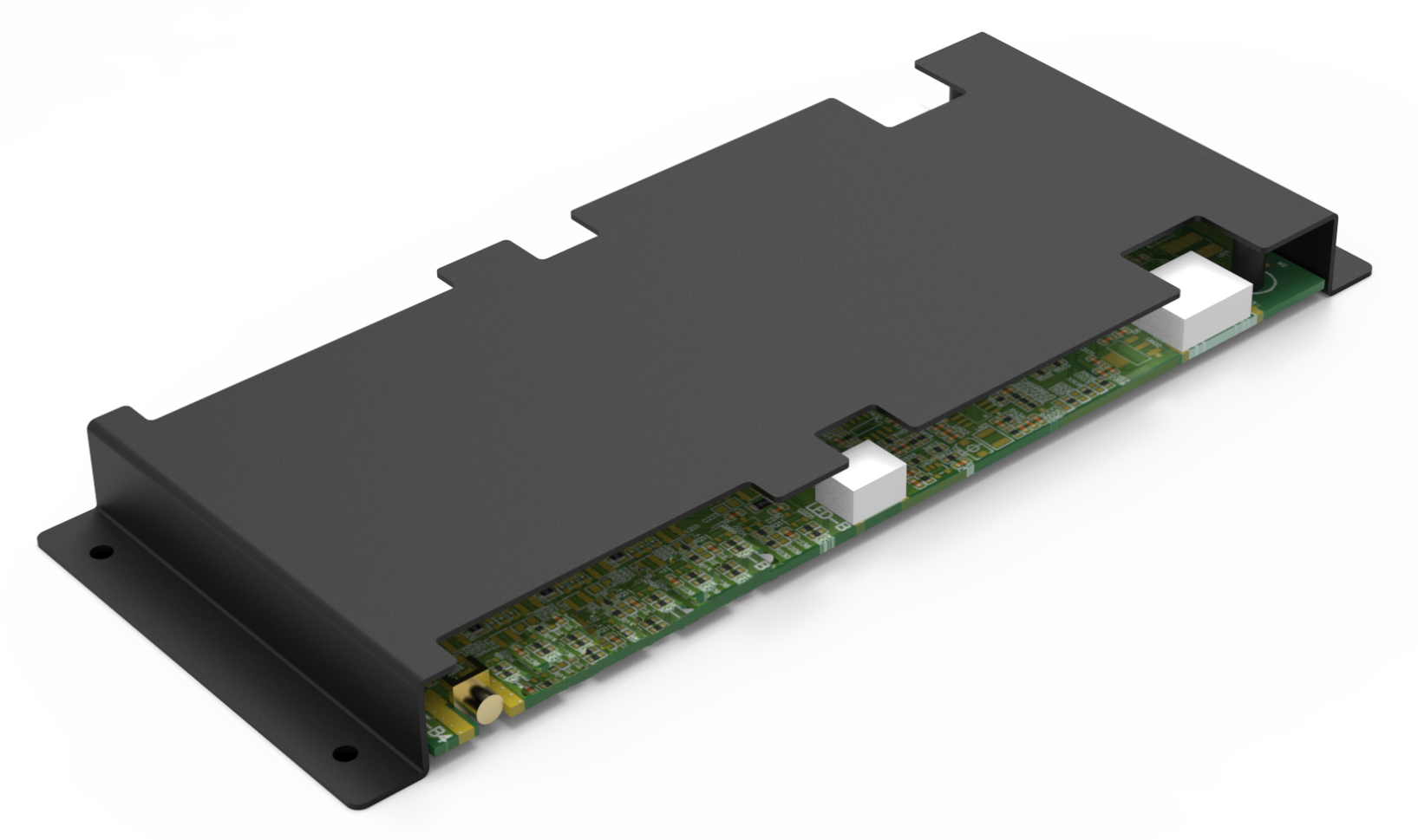

作为密集架智能模块的核心识别单元，智能密集架读写器支持 ISO/IEC15693 协议电子标签，可无缝适配主流档案标签。搭载先进防冲突算法，高效处理多标签信号干扰，配合层板天线，实现 2cm 以上厚度档案盒的精准识别，读取成功率达 99.9% 以上，20 秒内可完成单架十万盒档案在位状态实时同步。支持多组架体并列部署，无需改造原有结构即可实现密集架智能化升级，为档案定位、批量盘点、异常预警等功能提供稳定可靠的底层技术支撑，是构建高效智能档案管理系统的关键硬件基础。
● 产品型号：HS-R315；
● 接线方式：竖向“手牵手”的方式走线，节省空间；
● 工作频率：13.56MHz±7KHz；
● 符合协议：ISO/IEC15693，ISO/IEC18000-3；
● 检测成功率：99.9%@档案盒≥2cm厚度贴标签；
● 二次开发：支持二次开发和客户定制；
● 工作电压：24V；
● 整机功率：<4w。

简介
功能参数
● 灵活安装与走线设计：读写器支持侧板安装，适配智能密架侧面安装需求；采用上下走线方式，方便布线，使线路布局规整，便于安装与后期维护。
● 双路射频与天线配置：读写器具备双路射频输出端口，各自连接一路天线，形成独立射频信号传输通道。两路天线分别对应密集架单层的A、B两面，精准覆盖各面区域，高效识别RFID标签，保障档案信息读取的准确性与稳定性。
● 智能指示灯控制：指示灯通过射频线传输控制，支持连线模式，用户可自主选择点亮层指示灯。当所需档案位于某一层时，可将对应层指示灯点亮或设置为闪烁状态，便于快速定位档案。
● 标签点灯操作：支持点灯标签，可对带指示灯的标签进行操作，既能够进行批量点灯，高效处理大量标签，也支持单张标签点灯操作，满足多样化使用场景，精准定位特定档案标签。

描述
功能优势

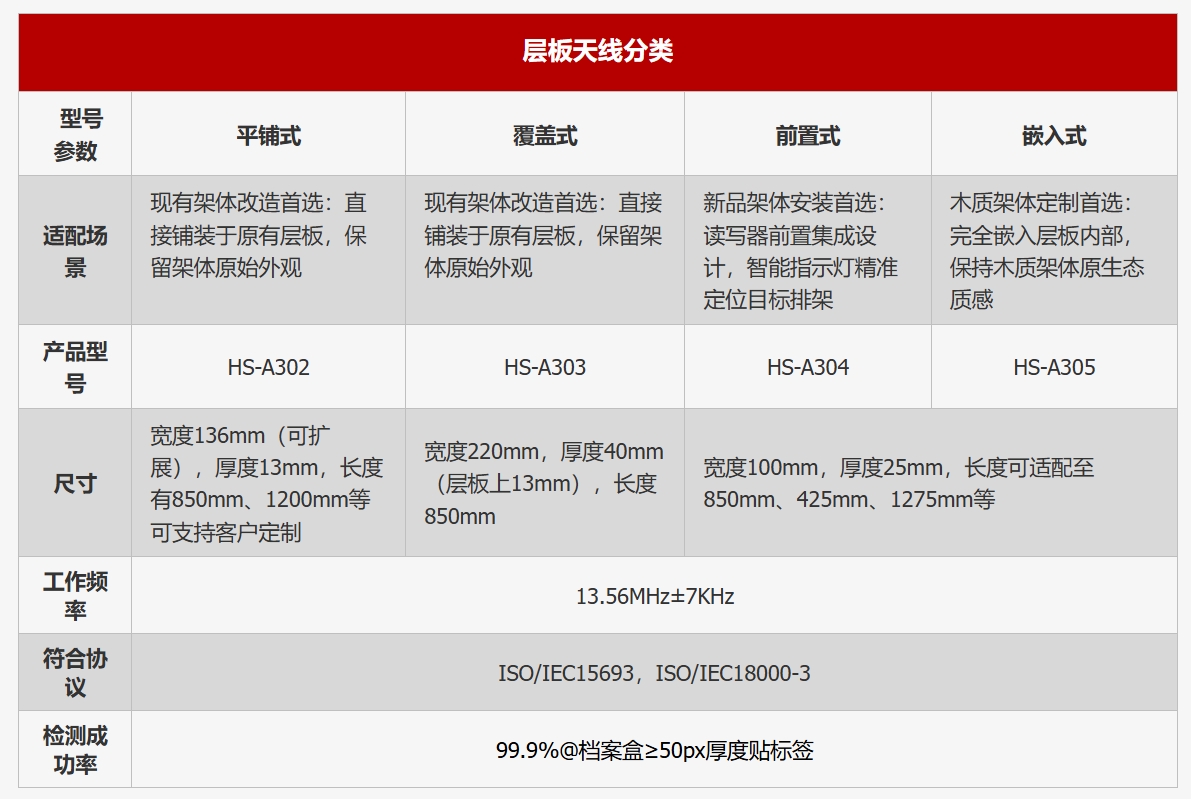

层板天线分类

  型号参数

平铺式

覆盖式

前置式

嵌入式

适配场景

现有架体改造首选：直接铺装于原有层板，保留架体原始外观

现有架体改造首选：直接铺装于原有层板，保留架体原始外观

新品架体安装首选：读写器前置集成设计，智能指示灯精准定位目标排架

木质架体定制首选：完全嵌入层板内部，保持木质架体原生态质感

产品型号

HS-A302

HS-A303

HS-A304

HS-A305

尺寸

宽度136mm（可扩展），厚度13mm，长度有850mm、1200mm等可支持客户定制

宽度220mm，厚度40mm（层板上13mm），长度850mm

宽度100mm，厚度25mm，长度可适配至850mm、425mm、1275mm等

工作频率

13.56MHz±7KHz

符合协议

ISO/IEC15693，ISO/IEC18000-3

检测成功率

99.9%@档案盒≥50px厚度贴标签

简介
层板天线配合智能密集架读写器使用，具有强大的标签检测能力，并且具有检测速度快、性能稳定、防冲突能力强等特点，可实现 2cm 以上厚度档案盒的精准识别，读取成功率达 99.9% 以上。

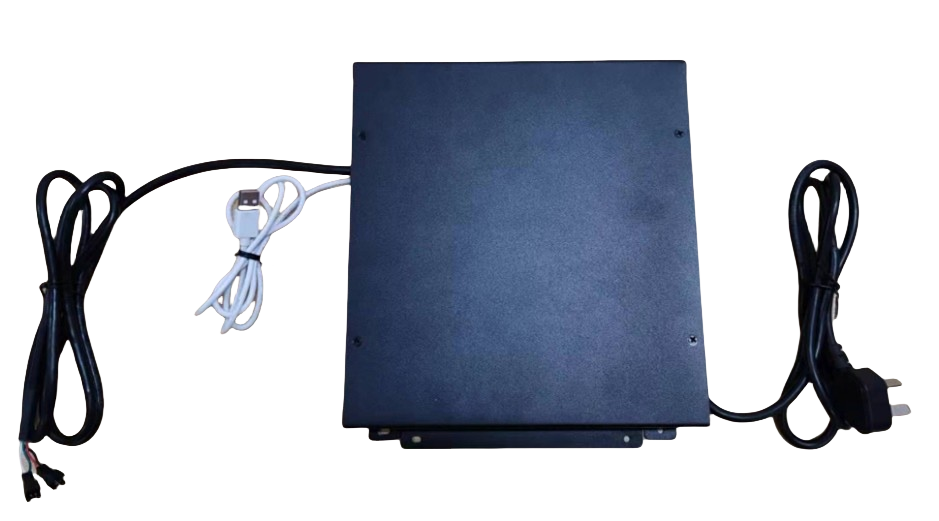

作为密集架智能模块的 “神经中枢”，通讯控制器通过 CAN 协议管理架体内 60 台层板读写器，实时采集档案数据；借助 TCP/IP 协议将数据上传至管理系统，实现架体与后台的高效协同。工业级抗干扰设计保障多架体联网时数据稳定传输，为密集架自动盘点、异常预警等功能提供底层通讯支撑，是构建数字化档案管理的关键枢纽。
●产品型号：HS-C101
●支持USB通信及USB供电调试
●支持485通信
●支持2路继电器输出
●支持2路信号输入
●支持多路24V电源输出，为下端设备级联供电
●220V电源输入

描述
简介
功能参数
描述
简介

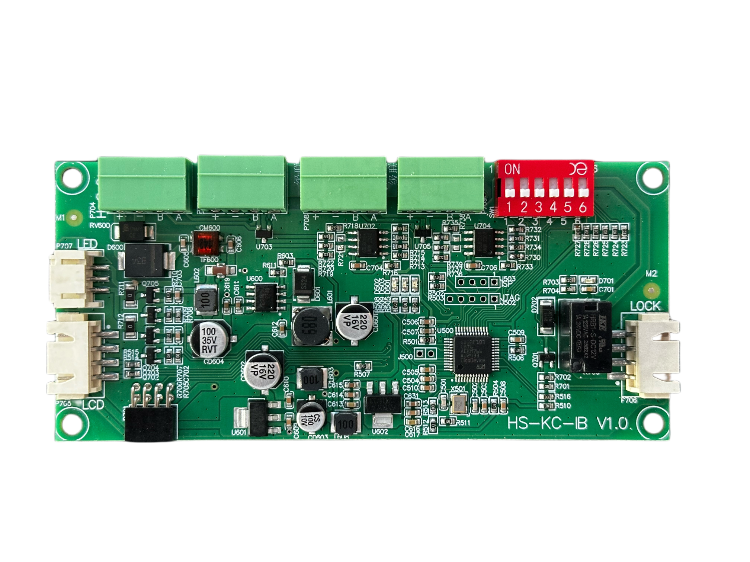

作为档案管理系统底层通讯核心，通讯中继器以 24V 直流供电并优化电源模块，保障复杂环境稳定运行；六位拨码开关便捷设址，支持大规模组网调试；两级信号结构抗衰减干扰，提升传输可靠性；单台可带载 20 设备，延长通讯距离、增强信号，满足多柜联网数据传输，为档案管理提供关键通讯支撑，是智能化系统的底层连接枢纽。
功能参数
● 6路拨码开关；
● 2路485通信；
● 24伏直流供电。

功能优势
● 供电系统：采用 24V 直流供电，优化电源模块设计，增强稳定性与可靠性，适配多设备带载，保障复杂环境持续运行。
● 地址设置：配备六位拨码开关，便捷设置设备地址，支持大规模组网精准管理，简化安装调试流程。
● 信号传输：两级信号结构（一级左进右出，二级优化放大电路），减少信号衰减与干扰，提升传输稳定性。
● 设备拓展：强化带载性能，单台可连接 20 个以内设备，延长通讯距离、增强信号强度，保障数据准确流畅传输。

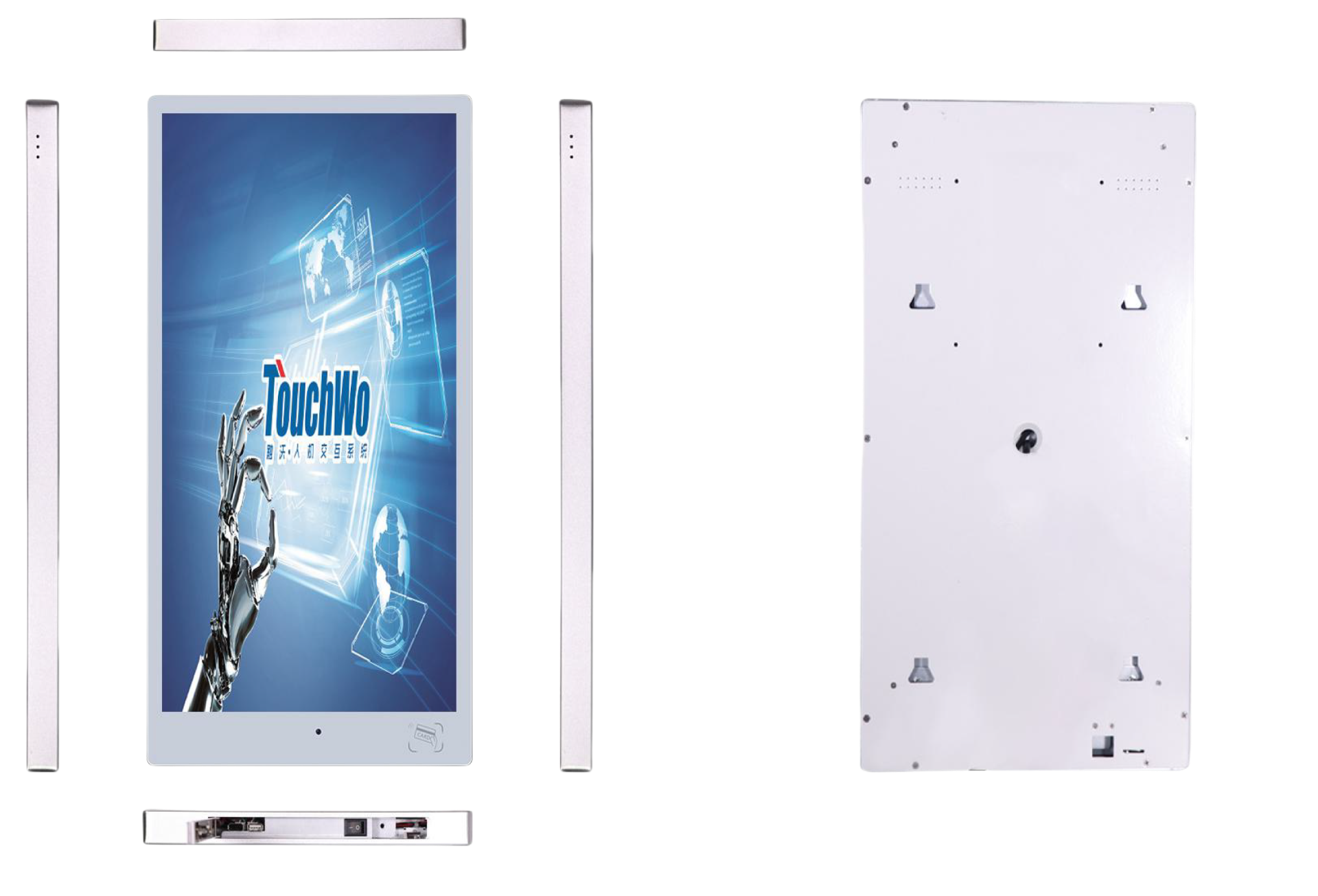

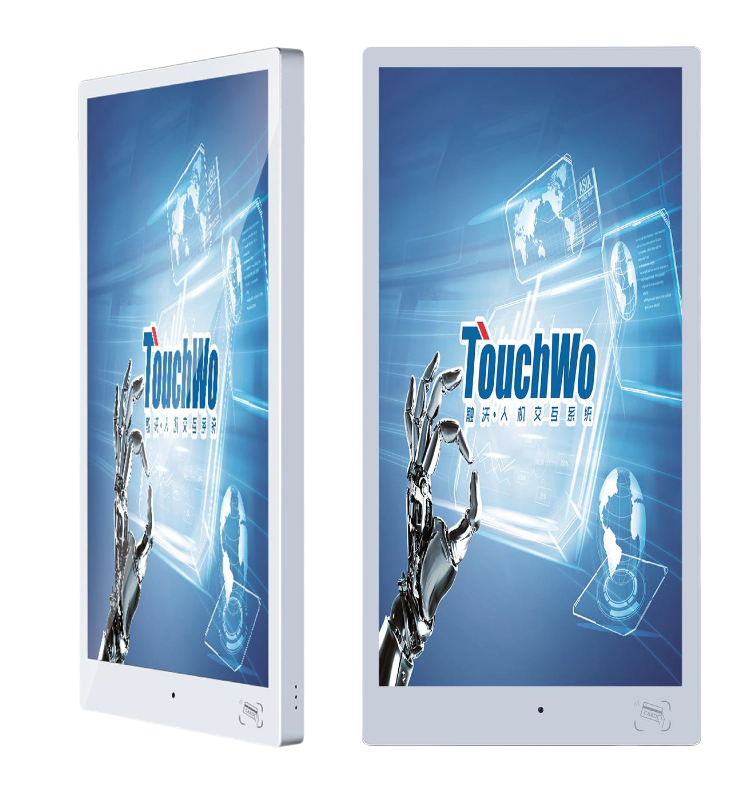

作为档案密集架适配的新型人机交互设备，其集成触控、电脑、多媒体、音响、网络、工业设计、结构创新等优势，采用纯平面超薄结构设计，搭配高性能触控技术，可快速实现档案信息检索、架体控制指令输入及电子目录展示，助力密集架场景下的档案查询与管理流程高效化。
●屏幕尺寸：21.5 英寸(16:9)
●分辨率：1920*1080P
●输入电源：110-240VAC50/60Hz
●整机功耗：＜36W

描述
描述
简介
功能参数
<
>
档案密集架智能模块
产品简介
Product Introduction

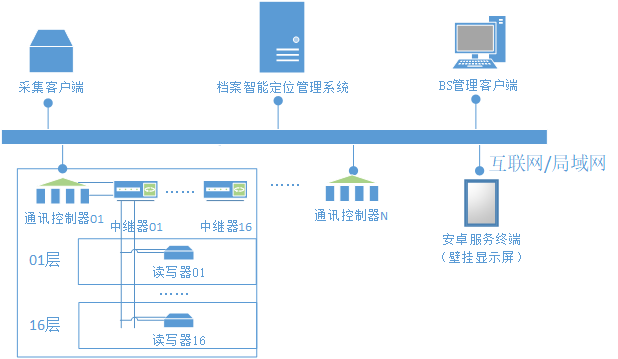

产品架构图
Product Architecture Diagram
产品优势
Product Advantages
产品组成
Product Composition

  • 密集架读写器

  • 层板天线

  • 通讯控制器

  • 中继器

  • 壁挂显示屏

作为密集架智能模块的核心识别单元，智能密集架读写器支持 ISO/IEC15693 协议电子标签，可无缝适配主流档案标签。搭载先进防冲突算法，高效处理多标签信号干扰，配合层板天线，实现 2cm 以上厚度档案盒的精准识别，读取成功率达 99.9% 以上，20 秒内可完成单架十万盒档案在位状态实时同步。支持多组架体并列部署，无需改造原有结构即可实现密集架智能化升级，为档案定位、批量盘点、异常预警等功能提供稳定可靠的底层技术支撑，是构建高效智能档案管理系统的关键硬件基础。
● 产品型号：HS-R315；
● 接线方式：竖向“手牵手”的方式走线，节省空间；
● 工作频率：13.56MHz±7KHz；
● 符合协议：ISO/IEC15693，ISO/IEC18000-3；
● 检测成功率：99.9%@档案盒≥2cm厚度贴标签；
● 二次开发：支持二次开发和客户定制；
● 工作电压：24V；
● 整机功率：<4w。

简介
功能参数
● 灵活安装与走线设计：读写器支持侧板安装，适配智能密架侧面安装需求；采用上下走线方式，方便布线，使线路布局规整，便于安装与后期维护。
● 双路射频与天线配置：读写器具备双路射频输出端口，各自连接一路天线，形成独立射频信号传输通道。两路天线分别对应密集架单层的A、B两面，精准覆盖各面区域，高效识别RFID标签，保障档案信息读取的准确性与稳定性。
● 智能指示灯控制：指示灯通过射频线传输控制，支持连线模式，用户可自主选择点亮层指示灯。当所需档案位于某一层时，可将对应层指示灯点亮或设置为闪烁状态，便于快速定位档案。
● 标签点灯操作：支持点灯标签，可对带指示灯的标签进行操作，既能够进行批量点灯，高效处理大量标签，也支持单张标签点灯操作，满足多样化使用场景，精准定位特定档案标签。

描述
功能优势
简介
层板天线配合智能密集架读写器使用，具有强大的标签检测能力，并且具有检测速度快、性能稳定、防冲突能力强等特点，可实现 2cm 以上厚度档案盒的精准识别，读取成功率达 99.9% 以上。
描述
作为密集架智能模块的 “神经中枢”，通讯控制器通过 CAN 协议管理架体内 60 台层板读写器，实时采集档案数据；借助 TCP/IP 协议将数据上传至管理系统，实现架体与后台的高效协同。工业级抗干扰设计保障多架体联网时数据稳定传输，为密集架自动盘点、异常预警等功能提供底层通讯支撑，是构建数字化档案管理的关键枢纽。
●产品型号：HS-C101
●支持USB通信及USB供电调试
●支持485通信
●支持2路继电器输出
●支持2路信号输入
●支持多路24V电源输出，为下端设备级联供电
●220V电源输入

描述
简介
功能参数
描述
简介
作为档案管理系统底层通讯核心，通讯中继器以 24V 直流供电并优化电源模块，保障复杂环境稳定运行；六位拨码开关便捷设址，支持大规模组网调试；两级信号结构抗衰减干扰，提升传输可靠性；单台可带载 20 设备，延长通讯距离、增强信号，满足多柜联网数据传输，为档案管理提供关键通讯支撑，是智能化系统的底层连接枢纽。
功能参数
● 6路拨码开关；
● 2路485通信；
● 24伏直流供电。

功能优势
● 供电系统：采用 24V 直流供电，优化电源模块设计，增强稳定性与可靠性，适配多设备带载，保障复杂环境持续运行。
● 地址设置：配备六位拨码开关，便捷设置设备地址，支持大规模组网精准管理，简化安装调试流程。
● 信号传输：两级信号结构（一级左进右出，二级优化放大电路），减少信号衰减与干扰，提升传输稳定性。
● 设备拓展：强化带载性能，单台可连接 20 个以内设备，延长通讯距离、增强信号强度，保障数据准确流畅传输。

作为档案密集架适配的新型人机交互设备，其集成触控、电脑、多媒体、音响、网络、工业设计、结构创新等优势，采用纯平面超薄结构设计，搭配高性能触控技术，可快速实现档案信息检索、架体控制指令输入及电子目录展示，助力密集架场景下的档案查询与管理流程高效化。
●屏幕尺寸：21.5 英寸(16:9)
●分辨率：1920*1080P
●输入电源：110-240VAC50/60Hz
●整机功耗：＜36W

描述
描述
简介
功能参数
<
>
